Tlačítková tabla GARANT jsou určena pro systém domácích telefonů 2-BUS (dvouvodičový) a videotelefonů. Jsou v modulovém provedení. K dispozici jsou moduly hovorové videojednotky s kamerou, s tlačítkem pro zapnutí podsvětlení tlačítkového tabla, bez vyzváněcího nebo s jedním vyzváněcím tlačítkem. Kovová část modulů je vyrobena z broušené nerezové oceli.

  2. 4.1. Moduly GARANT TESLA pro videotelefony a telefony 2-BUS
  3. 4.1.2. Elektrický videovrátný hovorová jednotka kamera
  4. Elektrický videovrátný hovorová jednotka GARANT domovní videotelefony bez vyzváněcích tlačítek širokoúhlá kamera barva nerez.

Elektrický videovrátný hovorová jednotka GARANT domovní videotelefony bez vyzváněcích tlačítek širokoúhlá kamera barva nerez.

Katalogové číslo 4FN 232 20/K12
Výrobce TESLA Stropkov
Dostupnost skladem
Cena bez DPH 4 800,00 Kč
Poplatky RF: 0,37 Kč, AF: 0,00 Kč
Cena celkem 4 800,37 Kč
Cena s DPH 21% 5 808,45 Kč
Tisk produktu

Popis výrobku

Elektrický videovrátný hovorová jednotka GARANT domovní videotelefony bez vyzváněcích tlačítek širokoúhlá kamera barva nerez.

Základní vlastnosti a provedení:
bez vyzváněcích tlačítek
tlačítko pro osvětlení dveřní jednotky
integrovaná barevná kamera
- horizontální úhel záběru 120°
oboustranná komunikace
- hovorová (dveřní) jednotka, tlačítkové tablo-domácí telefon
- domácí telefon – hovorová jednotka, tlačítkové tablo tzv. utajené spojení
- domácí telefon – domácí telefon (interkom)
zábrana odposlechu při hovoru v systému domácí telefony
jednoduchá regulace hlasitosti hovoru (mikrofon, reproduktor)
zvuková signalizace vyzvánění
možnost nastavení trvalého osvětlení tlačítek
ovládání elektrického zámku
- adresné otevření dvou elektrických zámků (dvě relé)
- spínací a rozpínací kontakty
- nastavitelná doba otevření samostatně pro každé relé
- volitelná zvuková a světelná signalizace po dobu otevření elektrického zámku
- kontakty pro připojení výstupního tlačítka (nastavitelná doba otevření)
možnost zapojit celkem až 99 elektrických vrátných a videovrátných v systému (kombinace audio – video)
odolné provedení dveřní hovorové jednotky
- materiál vnější část (panel s tlačítky) nerez inox
- ocelová tlačítka zapuštěná ve vnější části
- barva nerez inox
- elektronika chráněna plastovým krytem (zadní část)
připojení do systému pomocí násuvných svorkovnic
konektor mikro USB pro připojení k počítači
informativní rozměry modulu 102 x 102 x 25 mm (š × v x h)
napájení systému domácí telefony 2-BUS TESLA:
- síťový napaječ 4FP67249, 4FP67257, 4FP67501
- možnost zálohování provozu systému domácích telefonů.
Balení obsahuje:
elektrický video vrátný 4FN 232 20/K12
příbal
Krajina původu: SK
Záruční doba: 2 roky




Více informací
Technické parametry tlačítkových tabel GARANT:
Napájení 18-24V DC
Proud v pohotovostním stavu max. 30mA
Maximální spínané napětí relé elektrického zámku (EZ1/EZ2):
 12V DC/12V AC při proudu< 1,5 A
 24V DC/ 24V AC při proudu< 1,0 A
rozsah nastavení adresy EV/VEV 01-99
rozsah nastavení doby sepnutí elektrického zámku (EZ1, EZ2) 1 - 30 s
Výrobní nastavení EV/VEV:
Adresa 01
horizontální úhel záběru kamery modulu VEV:
verze 4FN23220,-21 90⁰
verze 4FN23220/K12,-21/K12 120⁰
doba sepnutí prvního relé elektrického zámku (EZ1) 5s
doba sepnutí druhého relé elektrického zámku (EZ2)5s
heslo pro vstup do módu nastavování kódové volby 0000
kódy pro otevření elektrického zámku číselnicí nenastavený
dolní hranice kódové volby 000
horní hranice kódové volby 999
utajené spojení DT->VEV (EV) povolené
rozsah SČ tlačítek přímé volby, které lze přeprogramovat 000 – 119
Montáž:
Moduly montujte 1,3 – 1,5m od úrovně podlahy.
Montážní místo při montáži bez stříšky musí být chráněné před stékající vodou.
připojení do systému pomocí násuvných svorkovnic
Napájení, 2-BUS, elektrický zámek EZ 1, EZ 2, výstupní tlačítko, videosignál
Video signál připojit po krouceném páru (UTP).
Kamera by neměla směřovat přímo na slunce.
Podrobný postup montáže je uveden v návodu.
Tlačítkové tablo může být nainstalováno:
-nad omítku
-nad omítku se stříškou
-pod omítku
-pod omítku se stříškou
Montáž v sestavě
kódová volba domovního telefonu nebo videotelefonu
- elektrický vrátný (hovorový modul)
- tlačítková číselnice
- jmenovník
přímá volba domovního telefonu nebo videotelefonu
- elektrický vrátný (hovorový modul)
- jmenovník
- tlačítka
kombinovaná volba domácího telefonu nebo videotelefonu
- elektrický vrátný (hovorový modul)
- tlačítková číselnice
- jmenovník
- tlačítka
Díly pro vytvoření sestavy:
Domácí telefon, domovní videotelefon
tlačítkové tablo
čtečka čipů
montážní díly
napájení
doplňkové díly
Provozní prostředí:
teplota -25°C až +45°C
vlhkost až 80%
nevhodná montáž do prostředí se stékající a stříkající vodou, vibracemi, teplotami mimo rozsah, s výpary kyselin, žíravin
Více informací

Galerie

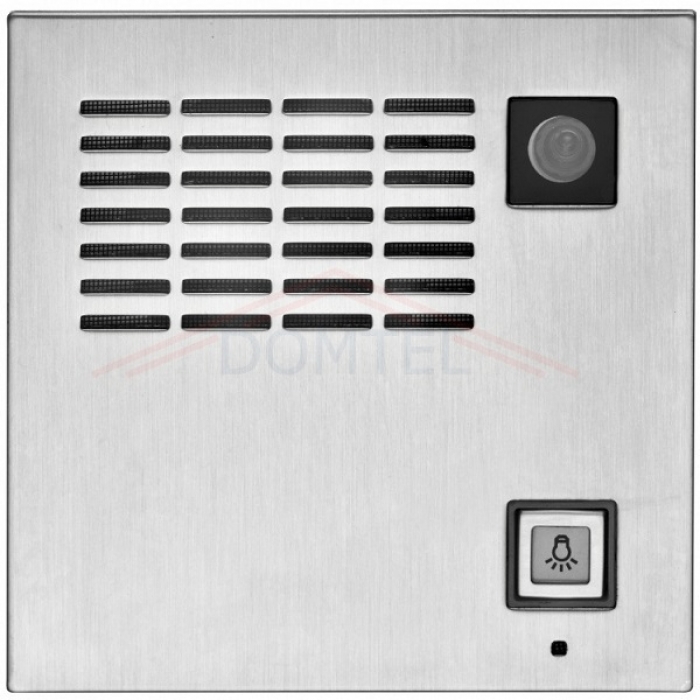

4FN23220K EVV 0 tlačítek TT 20

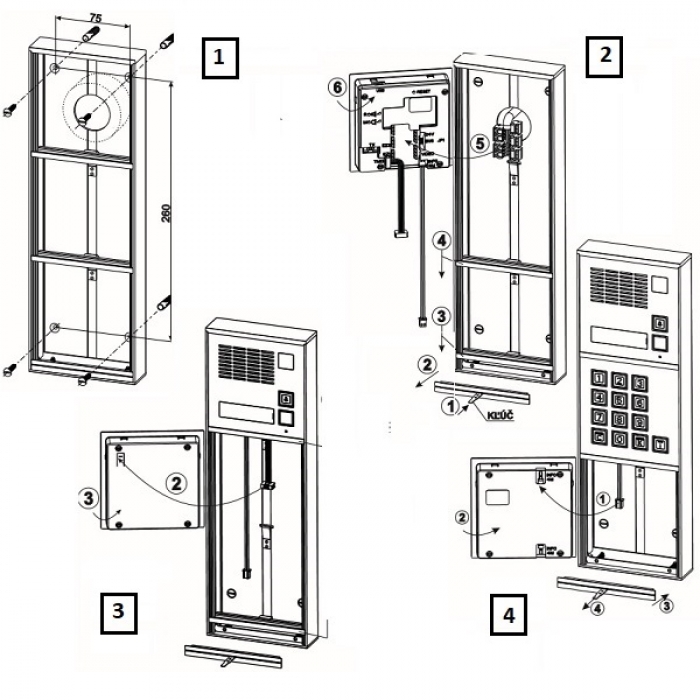

Tlačítkové tablo GARANT montáž postup
