Tlačítková tabla GARANT jsou určena pro systém domácích telefonů 2-BUS (dvouvodičový) a videotelefonů. Jsou v modulovém provedení. K dispozici jsou moduly se dvěma, třemi a čtyřmi vyzváněcími tlačítky. Kovová část modulů je vyrobena z broušené nerezové oceli.

  2. 12.5. Tlačítkové tablo GARANT TESLA domácí videotelefony
  3. 4.1.3. Tlačítka
  4. Tlačítka GARANT domácí telefony 2-BUS a videotelefony dvě vyzváněcí tlačítka barva nerez.

Tlačítka GARANT domácí telefony 2-BUS a videotelefony dvě vyzváněcí tlačítka barva nerez.

Katalogové číslo 4FN 232 02
Výrobce TESLA Stropkov
Dostupnost skladem
Cena bez DPH 1 750,00 Kč
Poplatky RF: 0,20 Kč, AF: 0,00 Kč
Cena celkem 1 750,20 Kč
Cena s DPH 21% 2 117,75 Kč
Tisk produktu

Popis výrobku

Tlačítka GARANT domácí telefony 2-BUS a videotelefony dvě vyzváněcí tlačítka barva nerez.

Základní vlastnosti a provedení:
2 tlačítka pro vyzvonění domácího telefonu nebo domovního videotelefonu
tlačítka v jednom sloupci
podsvětlené jmenovky a vyzváněcí tlačítka
zvuková signalizace vyzvánění
odolné provedení
-materiál vnější část (panel s tlačítky) nerez inox
-ocelová tlačítka zapuštěná ve vnější části
-barva nerez inox
-elektronika chráněna plastovým krytem (zadní část)
propojení v sestavě tlačítkového tabla kabelem
informativní rozměry modulu 102 x 102 x 25 mm (š × v x h)
napájení systému domácí telefony 2-BUS TESLA a domovní videotelefony
-síťový napaječ 4FP67249, 4FP67257, 4FN67501
-možnost zálohování provozu systému domovních telefonů nebo videotelefonů
Balení obsahuje:
tlačítka 4FN 232 02
příbal
Krajina původu: SK
Záruční doba: 2 roky
Více informací
Technické parametry tlačítkových tabel GARANT:
Napájení 18-24V DC
Proud v pohotovostním stavu max. 30mA
Maximální spínané napětí relé elektrického zámku (EZ1/EZ2):
 12V DC/12V AC při proudu< 1,5 A
 24V DC/ 24V AC při proudu< 1,0 A
rozsah nastavení adresy EV/VEV 01-99
rozsah nastavení doby sepnutí elektrického zámku (EZ1, EZ2) 1 - 30 s
Výrobní nastavení EV/VEV:
Adresa 01
horizontální úhel záběru kamery modulu VEV:
verze 4FN23220,-21 90⁰
verze 4FN23220/K12,-21/K12 120⁰
doba sepnutí prvního relé elektrického zámku (EZ1) 5s
doba sepnutí druhého relé elektrického zámku (EZ2)5s
heslo pro vstup do módu nastavování kódové volby 0000
kódy pro otevření elektrického zámku číselnicí nenastavený
dolní hranice kódové volby 000
horní hranice kódové volby 999
utajené spojení DT->VEV (EV) povolené
rozsah SČ tlačítek přímé volby, které lze přeprogramovat 000 – 119
Montáž.
programovatelná tlačítka pro vyzvonění domácího telefonu nebo videotelefonu
přeprogramované systémové číslo je uloženo v paměti elektrického vrátného
modul s tlačítky nelze instalovat samostatně
montáž v sestavě:
přímá volba domovního telefonu nebo videotelefonu
-elektrický vrátný nebo videovrátný (hovorový modul)
-jmenovník
-tlačítka
kombinovaná volba domácího telefonu nebo videotelefonu
-elektrický vrátný nebo videovrátný (hovorový modul)
-tlačítková číselnice
-jmenovník
-tlačítka
vzájemné propojení modulů  plochým kabelem
Díly pro vytvoření sestavy:
Domácí telefon, domovní videotelefon
tlačítkové tablo
čtečka čipů
montážní díly
napájení
doplňkové díly
Provozní prostředí:
teplota -25°C až +45°C
vlhkost až 80%
nevhodná montáž do prostředí se stékající a stříkající vodou, vibracemi, teplotami mimo rozsah,
 s výpary kyselin, žíravin
Více informací

Galerie

4FN23202 2 tlačítka TT 20
Tlačítkové tablo GARANT montáž postup

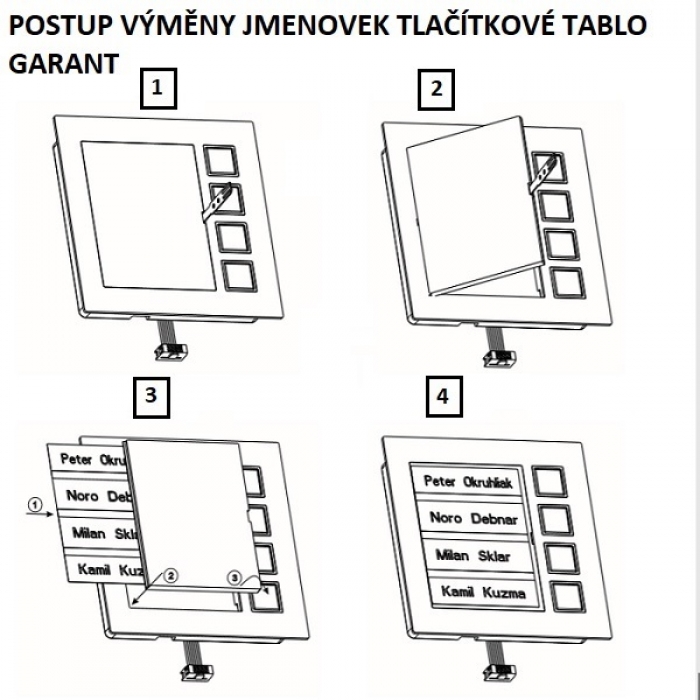

Tlačítkové tablo GARANT výměna jmenovek
