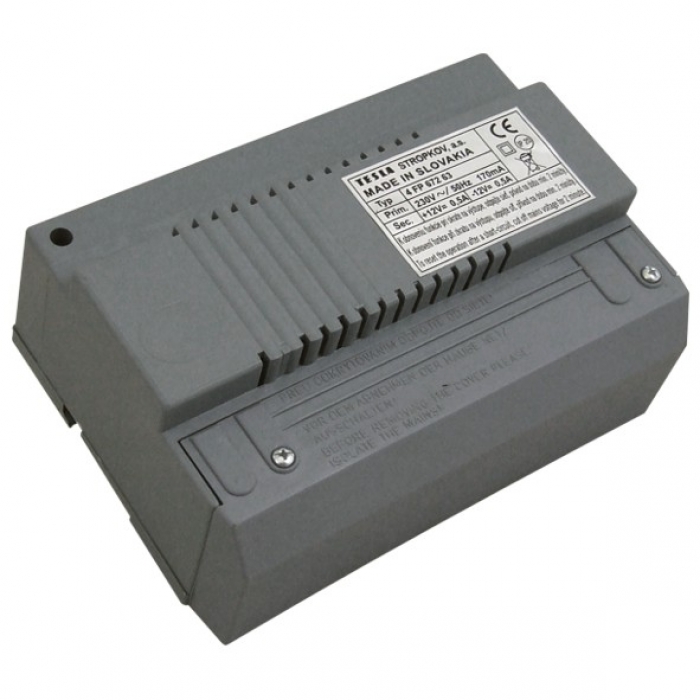

Síťový napaječ SN 63 domácí telefony 4+n výstup DC +12V/500mA a -12V/500mA, AC 12V/500mA, generátor, rozměr 7 DIN
| Katalogové číslo | 4FP 672 63 |
|---|---|
| Výrobce | TESLA Stropkov |
| Dostupnost | skladem |
| Poplatky | RF: 1,10 Kč | AF: 0,00 Kč |
| Cena bez DPH | pro zobrazení se přihlašte |
| Cena s DPH 21 % | pro zobrazení se přihlašte |
Síťový napaječ SN 63 domácí telefony 4+n výstup DC +12V/500mA a -12V/500mA, AC 12V/500mA, generátor, rozměr 7 DIN.
Základní vlastnosti a provedení:
vstupní (napájecí) napětí
- AC 230 V 50 Hz
výstupní napětí
- DC +12V/500 mA (stejnosměrné) stabilizované
- DC - 12V/500 mA (stejnosměrné) stabilizované
- AC 12V/500 mA (střídavé) nebo AC 12 V/1 A (když na „- U“ není odebírán žádný proud)
- výstupní napětí nejsou galvanicky oddělená
vyzváněcí signál
- zdroj generátor
- dvojtónový
napájecí obvody mikrofonního zesilovače v domácích telefonech a pro sluchátkový zesilovač
možnost spínání elektrických zámků (spínací obvod)
stupeň ochrany IP 20
jištění napájecího zdroje
- na vstupu primárního vinutí transformátoru „elektronickou pojistkou“ (termistor PTC)
- na výstupu GND trubičkovou pojistkou
- v případě zkratu nebo přetížení jistící prvky přeruší napájení systému
informativní rozměry 7 DIN 153x62x107 mm (š×v×h)
provedení na DIN lištu (DIN lišta je součástí balení)
barva plastů černá (zpravidla)
náhrada za síťové napaječe 4FP67238, 4FP67217
Balení obsahuje:
síťový napáječ 4FP67263
síťový napáječ 4FP67263
příbal
Krajina původu: SK
Krajina původu: SK
Záruční doba: 2 roky
Technické parametry:

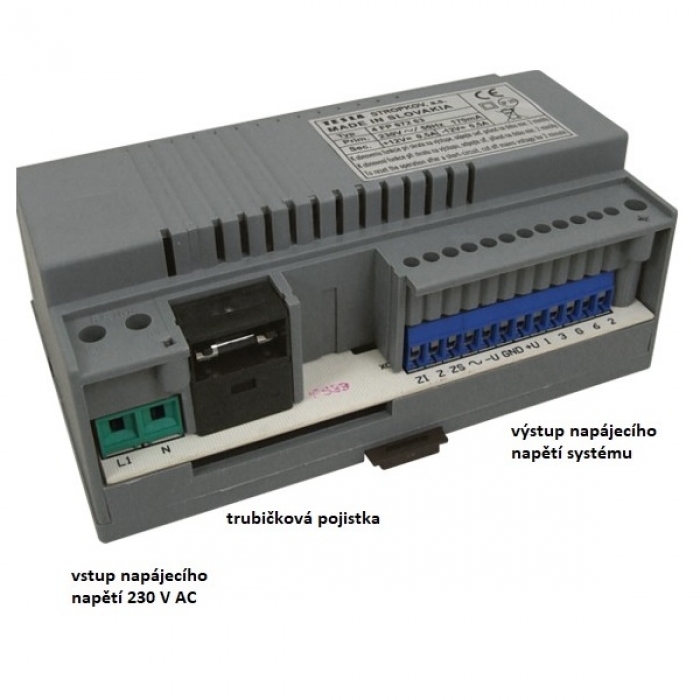

Popis svorkovnice na zdroji:
L1 - připojení fázového vodiče napětí 230 V AC
N - připojení nulového vodiče napětí 230 V AC
-------------------------------------------------------------
N - připojení nulového vodiče napětí 230 V AC
-------------------------------------------------------------
ZI - svorka pro připojení napájení inverzního elektrického zámku
Z - svorka pro připojení napájení elektrického zámku
ZS - svorka pro připojení napájení standardního elektrického zámku
- výstup napětí 12V/500mA AC
-U - výstup napětí - 12V/500 mA DC stabilizované
GND - vztažná svorka s nulovým potenciálem pro „+U“, „-U“, „~“
+U - výstup napětí + 12V/500 mA DC stabilizované
1 - svorka pro aktivaci spínacího obvodu
GND - vztažná svorka s nulovým potenciálem pro „+U“, „-U“, „~“
+U - výstup napětí + 12V/500 mA DC stabilizované
1 - svorka pro aktivaci spínacího obvodu
3 - vztažná svorka s nulovým potenciálem pro aktivací spínacího obvodu
G - výstup vyzváněcího signálu generátoru "G"
G - výstup vyzváněcího signálu generátoru "G"
2 - výstup napájení mikrofonního zesilovače v domácím telefonu
6 - výstup zesilovače na sluchátko v domácím telefonu
6 - výstup zesilovače na sluchátko v domácím telefonu
Montáž:

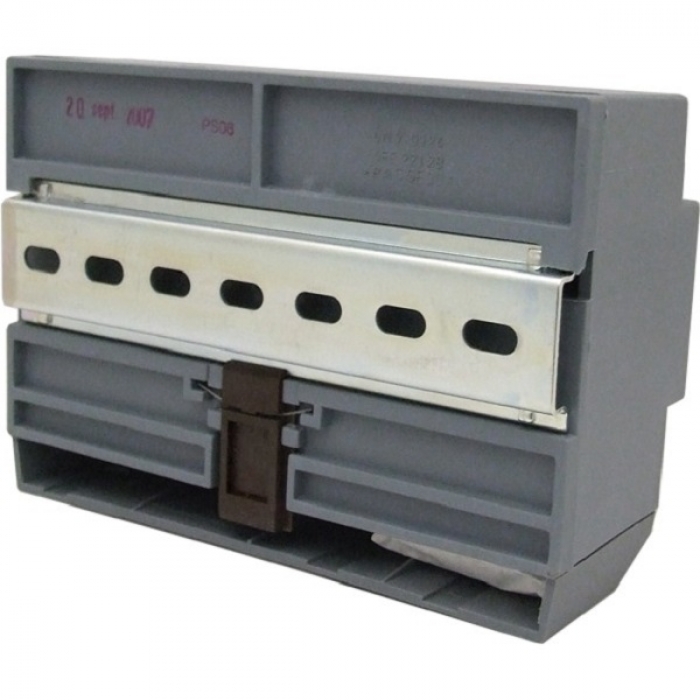

instalace na DIN lištu (je součástí dodávky napaječe)
napájení elektrického zámku
(ověřte parametry napájení udávané výrobcem)
elektrický zámek otvírač značky TESLA a BERA
elektromechanický zámek značky BERA a ABLOY
elektromotorický zámek značky BERA a ABLOY
obsluha při zkratu na výstupech nebo dlouhodobém přetížení
- odstranění příčiny zkratu nebo přetížení
- kontrola popř. výměna trubičkové pojistky
(náhradní pojistky jsou součástí balení)
- odpojení síťového napáječe od napájení minimálně na 2 minuty
- připojení síťového napáječe na napájení – obnovení funkcí
Díly pro vytvoření sestavy:
Domácí telefon, domovní videotelefon
tlačítkové tablo
čtečka čipů
montážní díly
napájení
doplňkové díly
Provozní prostředí:
teplota -5°C až +40°C
vlhkost max. 80%
prostředí bez výparů kyselin, žíravin, prachu a vodních par
