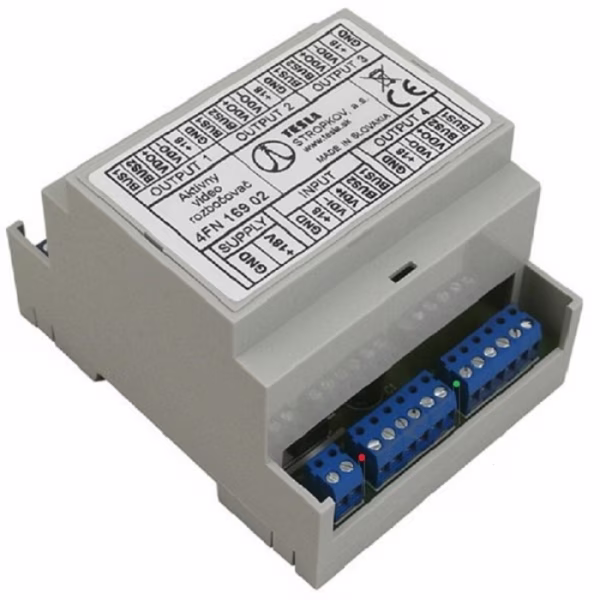

Videorozbočovač TESLA videotelefony
| Katalogové číslo | 4FN 169 02 |
|---|---|
| Výrobce | TESLA Stropkov |
| Dostupnost | doporučujeme |
| Poplatky | RF: 0,11 Kč | AF: 0,00 Kč |
| Cena bez DPH | pro zobrazení se přihlašte |
| Cena s DPH 21 % | pro zobrazení se přihlašte |
Systém: domovní videotelefony
Základní vlastnosti a provedení:
stabilizace, zesílení a rozbočení videosignálu
- zesílení videosignálu při velkém úbytku jeho úrovně na dlouhém vedení
- rozbočení videosignálu na více videotelefonů
- rozbočení videosignálu na více větví systému (stoupačka, videovrátní)
regulace videosignálu
- zkratovací propojka – nastavení pro délku vedení videosignálu 100, 200 a 300 m
- trimer označený na desce plošného spoje RP 5 (přístupný po odstranění krytky se štítkem)
připojení zařízení
- jeden vstup (INPUT) videosignál, sběrnice 2-BUS, napájení videotelefonů
- čtyři výstupy (OUTPUT) videosignál, sběrnice 2-BUS, napájení videotelefonů
- doplňkové napájení (SUPPLY) zapojit při poklesu napájení videotelefonů
optická signalizace provozu LED
- červená LED – signalizace připojení doplňkového napájení
- zelená LED – signalizace připojení 2-BUS (svítí při správné polaritě)
barva šedá (může se lišit)
informativní rozměry (4 DIN) 71x57x90 mm (š×v×h)
Balení obsahuje:
Videorozbočovač 4FN 169 02
Videorozbočovač 4FN 169 02
příbal
Krajina původu: SK
Záruční doba: 2 roky
Montáž:
- na DIN lištu
- do elekroinstalační krabičky
připojení do systému (označení na štítku)
- pár vodičů pro audio vstup, výstup (označení BUS 1 (+), BUS-2 (-)
- pár vodičů napájení vstup, výstup, doplňkové (označení GND, +Un)
- pár vodičů video vstup, výstup (VDO -, VDO +)
- použít UTP (CAT 5E, CAT 6) nebo FPT (CAT 5E)
napájení doplňkové 12 až 24 V DC
- není nutné při menších instalacích s videotelefony napájenými 18 – 24 V DC
- je nutné při napájení videotelefonů 12 V DC
Provozní prostředí:
teplota -5°C až +40°C
vlhkost až 80%
nevhodná montáž do prostředí se stékající a stříkající vodou, s výpary kyselin, žíravin, vibracemi, teplotami mimo rozsah,
