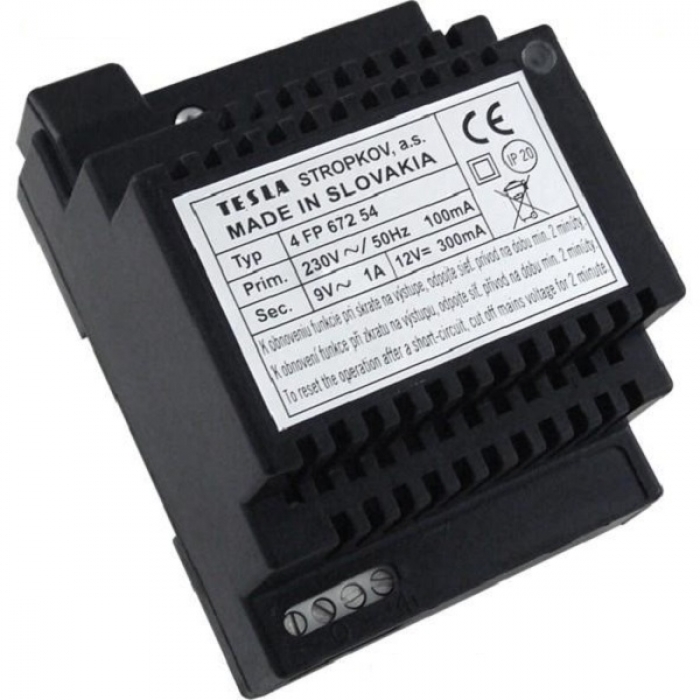

Síťový napaječ SN 54 domácí telefony 4+n výstup DC 12V/300mA, AC 9V/1A, rozměr 4 DIN

Katalogové číslo 4FP 672 54
Výrobce TESLA Stropkov
Dostupnost skladem
Poplatky RF: 0,58 Kč | AF: 0,00 Kč
Cena bez DPH pro zobrazení se přihlašte
Cena s DPH 21 % pro zobrazení se přihlašte

Síťový napaječ SN 54 domácí telefony 4+n výstup DC 12V/300mA, AC 9V/1A, rozměr 4 DIN.

Základní vlastnosti a provedení:
vstupní (napájecí) napětí
- AC 230 V 50 Hz
výstupní napětí
- AC 9 V/1A (střídavé)
- DC 12V/300 mA (stejnosměrné)
- výstupní napětí jsou galvanicky oddělená
vyzváněcí signál AC (bzučák)
stupeň ochrany IP 20
jištění napájecího zdroje
- na vstupu primárního vinutí transformátoru a sekundárního vinutí pro 12 V DC
  „elektronickou pojistkou“ (termistor PTC)
informativní rozměry 4 DIN 70x67,5x99 mm (š×v×h)
provedení na DIN lištu (DIN lišta není součástí balení)
barva plastů černá (zpravidla)
náhrada za síťové napaječe 4FP67238, 4FP67217
Balení obsahuje:
síťový napáječ  4FP67254
příbal
Krajina původu: SK
Záruční doba: 2 roky
Technické parametry:
L1 - připojení fázového vodiče napětí 230 V AC
N  - připojení nulového vodiče napětí 230 V AC
-------------------------------------------------------------
    - výstup napětí 9V/1A  AC
0      - vztažná svorka s nulovým potenciálem pro střídavé napětí
+41 - výstup napětí 12V/0,3A  DC
-       - vztažná svorka s nulovým potenciálem pro stejnosměrné napětí
Při zapojení v systému s vyzváněním bzučákem (AC) nebo
při instalaci elektrického zámku se střídavým napájením propojit svorky (0) a (-).
Montáž:

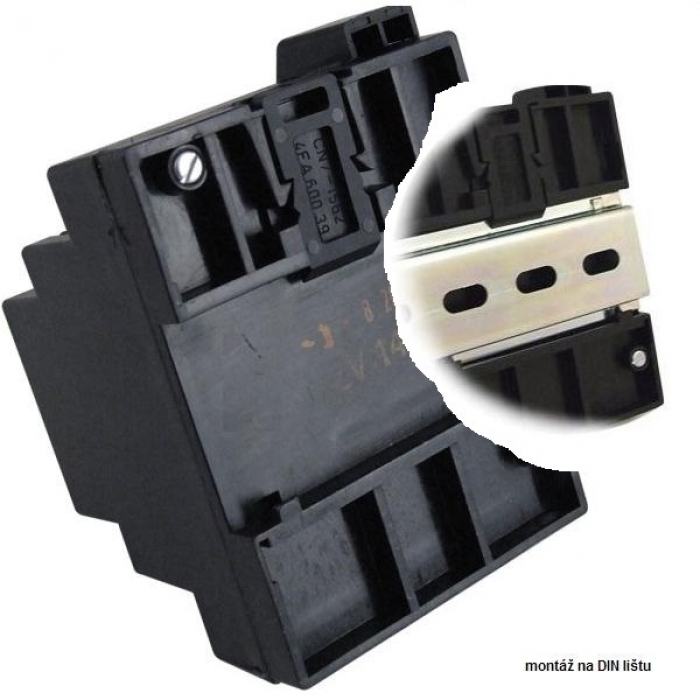

instalace na DIN lištu (není součástí dodávky napaječe)
napájení systému
- domovní telefony 4+n
- napájení elektrického zámku
(ověřte parametry napájení udávané výrobcem)
elektrický zámek otvírač značky TESLA a BERA
- v případě zkratu nebo přetížení jistící prvky přeruší napájení systému
  (indikováno výrazným snížením jasu červené LED diod na síťovém napáječi)
obsluha při zkratu na výstupech nebo dlouhodobém přetížení
- odstranění příčiny zkratu nebo přetížení
- odpojení síťového napáječe od napájení minimálně na 2 minuty
- připojení síťového napáječe na napájení – obnovení funkcí
Díly pro vytvoření sestavy:
Domácí telefon, domovní videotelefon
tlačítkové tablo
čtečka čipů
montážní díly
napájení
doplňkové díly
Provozní prostředí:
- teplota -5°C až +40°C
- vlhkost max. 80%
- prostředí bez výparů kyselin, žíravin, prachu a vodních par
