Síťový napaječ SN 56 domácí telefony 4+n výstup DC 12V/250mA, AC 9V/1A, vyzvánění generátor, rozměr 4 DIN
| Katalogové číslo | 4FP 672 56 |
|---|---|
| Výrobce | TESLA Stropkov |
| Dostupnost | skladem |
| Poplatky | RF: 0,58 Kč | AF: 0,00 Kč |
| Cena bez DPH | pro zobrazení se přihlašte |
| Cena s DPH 21 % | pro zobrazení se přihlašte |

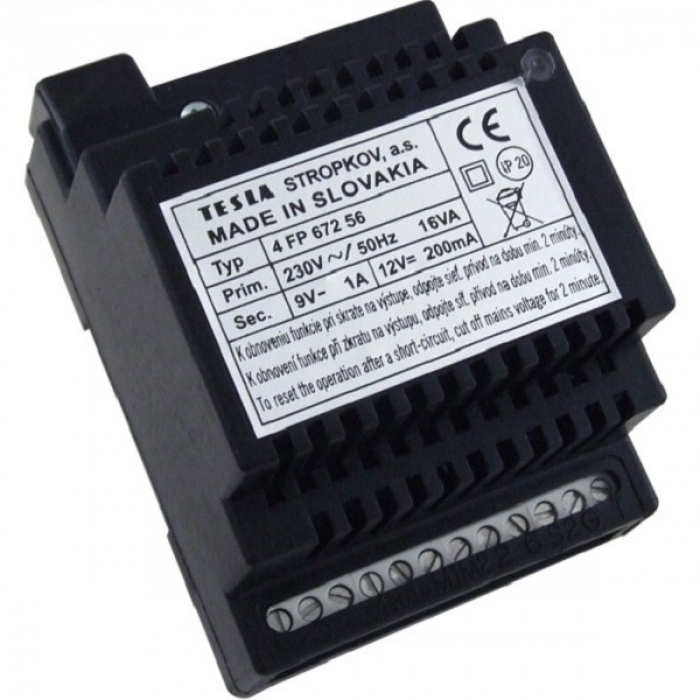

Síťový napaječ SN 56 domácí telefony 4+n výstup DC 12V/250mA, AC 9V/1A, vyzvánění generátor, rozměr 4 DIN.
Základní vlastnosti a provedení:
vstupní (napájecí) napětí
- AC 230 V 50 Hz
výstupní napětí
- AC 9 V/1A (střídavé)
- DC 12V/200 mA (stejnosměrné)
- výstupní napětí jsou galvanicky oddělená
vyzváněcí signál
- zdroj dva generátory
- dva dvojtónové s různými tóny
napájecí obvody mikrofonního zesilovače v domácích telefonech a pro sluchátkový zesilovač
stupeň ochrany IP 20
jištění napájecího zdroje
- na vstupu primárního vinutí transformátoru a sekundárního vinutí pro 12 V DC
„elektronickou pojistkou“ (termistor PTC)
informativní rozměry 4 DIN 70x67,5x99 mm (š×v×h)
provedení na DIN lištu (DIN lišta není součástí balení)
barva plastů černá (zpravidla)
náhrada za síťové napaječe 4FP67241, 4FP67219
Balení obsahuje:
síťový napáječ 4FP67256
síťový napáječ 4FP67256
příbal
Krajina původu: SK
Krajina původu: SK
Záruční doba: 2 roky
Technické parametry:

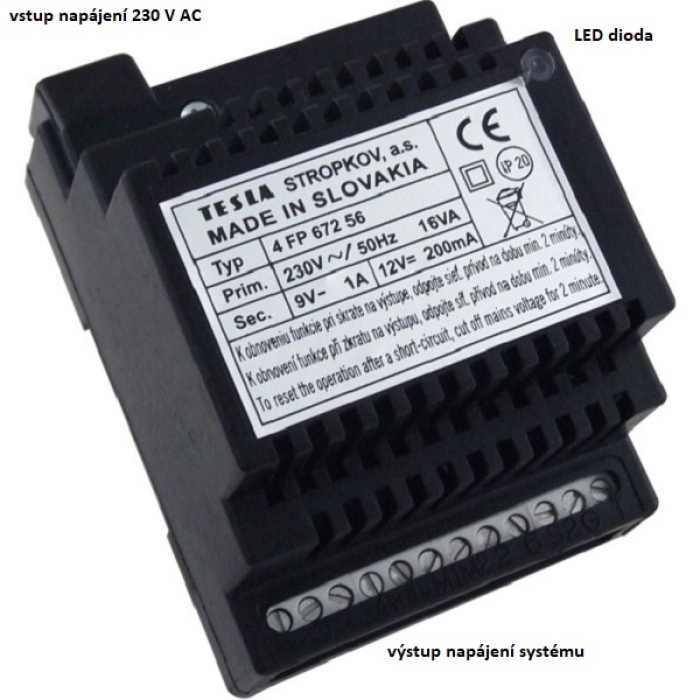

Popis svorkovnice na zdroji:
L1 - připojení fázového vodiče napětí 230 V AC
N - připojení nulového vodiče napětí 230 V AC
-------------------------------------------------------------
N - připojení nulového vodiče napětí 230 V AC
-------------------------------------------------------------
- výstup napětí 9V/1A AC
0 - vztažná svorka s nulovým potenciálem pro střídavé napětí
+41 - výstup napětí 12V/0,3A DC
0 - vztažná svorka s nulovým potenciálem pro střídavé napětí
+41 - výstup napětí 12V/0,3A DC
+42 - výstup napětí 12V/0,2A DC (po aktivaci překlápěcího obvodu)
- - vztažná svorka s nulovým potenciálem pro stejnosměrné napětí
- - vztažná svorka s nulovým potenciálem pro stejnosměrné napětí
G - výstup vyzváněcího generátoru "G"
T - výstup vyzváněcího generátoru "T"
M1 - napájení mikrofonního zesilovače v elektrickém vrátném (vchod 1)
M2 - napájení mikrofonního zesilovače v elektrickém vrátném (vchod 2)
(po aktivaci přepínacího obvodu při vyzvánění generátorem „T“)
S2 - aktivace překlápěcího obvodu
T - výstup vyzváněcího generátoru "T"
M1 - napájení mikrofonního zesilovače v elektrickém vrátném (vchod 1)
M2 - napájení mikrofonního zesilovače v elektrickém vrátném (vchod 2)
(po aktivaci přepínacího obvodu při vyzvánění generátorem „T“)
S2 - aktivace překlápěcího obvodu
2 - napájení mikrofonního zesilovače v domácím telefonu
6 - výstup zesilovače na sluchátko v domácím telefonu
6 - výstup zesilovače na sluchátko v domácím telefonu
Montáž:

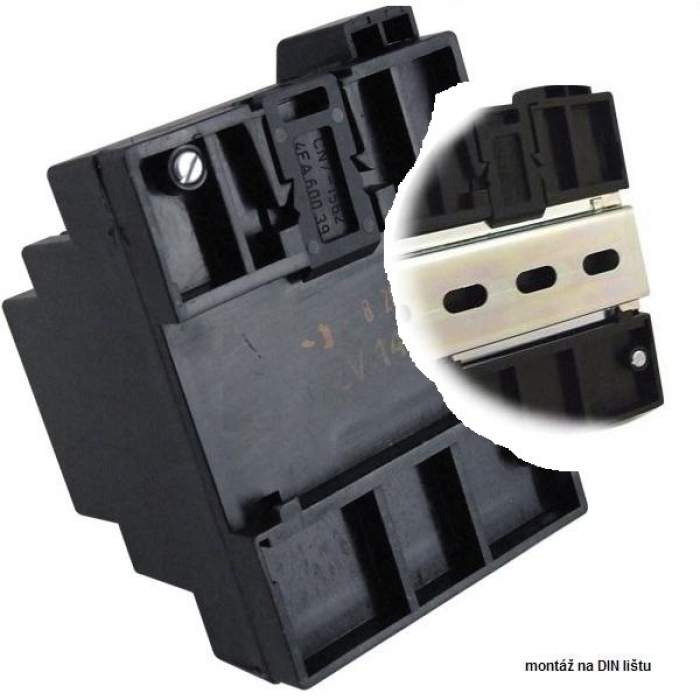

instalace na DIN lištu (není součástí dodávky napaječe)
- v případě zkratu nebo přetížení jistící prvky přeruší napájení systému
(indikováno výrazným snížením jasu červené LED diody na síťovém napáječi)
obsluha při zkratu na výstupech nebo dlouhodobém přetížení
- odstranění příčiny zkratu nebo přetížení
- odpojení síťového napáječe od napájení minimálně na 2 minuty
- připojení síťového napáječe na napájení – obnovení funkcí
přepínací obvod – přepnutí napětí na svorkách +41 a +42
- zapojení dvou hovorových jednotek (dva vchody)
- zapojení systému domovní telefony 4+n se zábranou odposlechu
napájení elektrického zámku
(ověřte parametry napájení udávané výrobcem)
elektrický zámek otvírač značky TESLA a BERA
Při instalaci elektrického zámku se střídavým napájením propojit svorky (0) a (-).
Díly pro vytvoření sestavy:
Domácí telefon, domovní videotelefon
tlačítkové tablo
čtečka čipů
montážní díly
napájení
doplňkové díly
Provozní prostředí:
- teplota -5°C až +40°C
- vlhkost max. 80%
- prostředí bez výparů kyselin, žíravin, prachu a vodních par
